阮弼群 教授

明志科技大學

---

享譽國際的華裔建築大師貝聿銘（Ieoh Ming Pei）在今年5月16日辭世，享壽102歲。大師的經典作品包括法國羅浮宮金字塔、香港中國銀行大廈、台灣東海大學的路思義教堂等。設計理念以引用光線作為主要設計，因大量使用帷幕玻璃與運用幾何圖形來創作，使建築自然融合舒適的光影空間，故也被稱為現代主義設計大師。另外，台灣亦有兩座焚化爐也出自於大師之手，分別為新竹市南寮焚化爐與新北市八里焚化爐，兩者均以帷幕玻璃為外觀（如圖1），顛覆人們對於垃圾又髒又臭先入為主的觀念。除了大師的作品之外，台灣愈來愈多大型現代博物館採用大樓常見的帷幕玻璃，譬如宜蘭蘭陽博物館、苗栗臺灣客家文化館、及新北鶯歌陶瓷博物館等；除了具備視覺感官效果之外，在節能減碳與再生能源意識高漲的當今年代，世界各國及各大公司已開始思考從建築物外牆著手，進行自潔、節能、及創能等多功能目的開發與選擇。

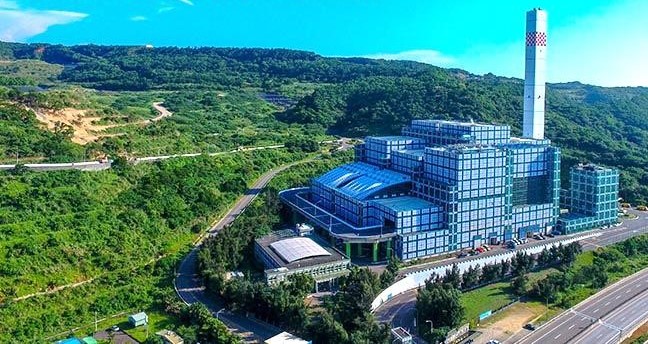

圖1 新竹市南寮焚化爐與新北市八里焚化爐。
(圖片來源：http://www.hccrip.com.tw 新竹市垃圾資源回收廠)



自潔的概念最早由日本學者藤嶋昭在攻讀博士學位期間，與導師本多健在1972年共同發表於自然期刊，世稱「本多-藤嶋效應」。即二氧化鈦電極表面的水分子，利用太陽中的紫外光照射下發生光分解的現象。氫氣與電洞反應產生活性氧可進一步氧化分解植物的葉子，甚至蟑螂與氣態的二氧化碳等。另外，這種自潔材料也是很好的抗反射材料，可阻擋紫外光進入造成健康的危害。目前在日本各大車站與建築物均可看見其蹤影。甚至高鐵列車外殼上，均塗裝此種靠著太陽光而能讓其發揮功用的自潔材料。圖2為日本名古屋大學內，建築物經塗裝自潔材料後，維持一塵不染及不須特別清理。在自潔材料廣為應用之後，因二氧化鈦或有導電性的金屬氧化物具有寬能隙能帶結構，故有著良好的透光特性；因此人們開始思考節能及創能等多功能的組合。

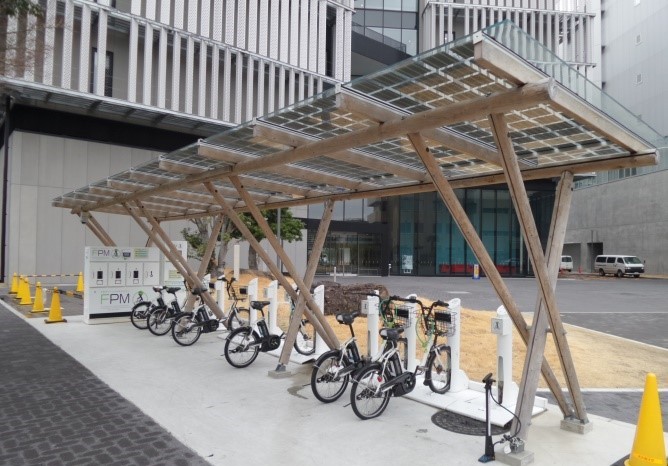

圖2 日本名古屋大學的建築帷幕與太陽能腳踏車充電站。



在調控太陽光頻譜的概念中，目前能夠應用在控制太陽光穿透的技術有：電致變色技術、氣致變色技術、光致變色技術、熱致變色技術、及液晶技術等。其中電致變色技術可謂是市場明星；如可應用在節能智慧窗、汽車天窗、防眩光後視鏡、電子紙、及電子標籤等；亦即由使用者需求以電壓調控所需的變色情境來控制光照環境，選擇性吸收或反射太陽的熱輻射來控制室內熱的傳遞，減少以耗能為主的空調。希望在能辦公大樓和住宅中，夏天能保持涼爽及冬天能保持溫暖，以解決現代科技社會不斷惡化的缺電與汙染問題，為節能建築材料提供一個選擇方向。然而，因為電致變色玻璃的結構由五層薄膜夾於兩片玻璃基材之間，結構較為複雜且成本極高。在大面積電致變色玻璃上，難以實現褪色的均一性，且變色，恢復所需要的電流隨尺寸愈高而愈大，造成大電流很難均勻地分佈在整個玻璃上。市場中很少超過30公分長與寬的電致變色玻璃尺寸。

另外，熱致變色技術也是探討最多的一個重要技術，其設計理念如圖3，即當冬天來到，太陽光頻譜有一定的玻璃穿透率，尤其是紅外光之穿透率隨波長的增加而增加，故有多餘熱量保持於室內。反之，當夏天來到時，環境溫度驟升，太陽光可在可見光區。

圖3 熱致變色節能玻璃應用。



依舊有一定的穿透率，但是紅外光之穿透率會隨波長的增加而減少，意味著紅外光被熱致變色玻璃反射而無法進入室內，使得熱量不易積存。故室內溫度保持低溫，不需要費電的冷氣來降溫，達到空調節能的效果。由於此種熱致變色節能玻璃構造簡單且不需要電力施加，故在研究上蔚為主流。因其製程小於3層結構，故可應用於低成本大面積的節能窗。目前仍有較高的製程溫度與熱預算問題亟待解決，但後續前景非常看好。

另在創能部分，帷幕玻璃以薄膜太陽電池為主。因無機太陽電池為一成熟穩定的產品，面板尺寸可達到1~2公尺長，故非常適合帷幕玻璃創能的實際應用。此技術透光表現，可藉由薄膜雷射切割來達成所需的室內亮度。圖4為新能光電公司完成的太陽電池帷幕玻璃之外觀。且因薄膜太陽電池本身能吸收更寬廣的太陽光頻譜，故在微弱的光線下仍能發電，使其更具節能減碳之優勢。



圖4 薄膜太陽電池帷幕玻璃 (新能光電提供)。



綜合上述，在環保意識抬頭的今日，光線配合的簡約現代主義風格設計已蔚為風潮。在高度汙染破壞環境中，如何以生活、健康、及舒適為出發點，來適應地球氣候變遷與減緩溫室效應。利用自潔、節能、及創能等多功能創新化的能源設計理念，訴求永續建築為目的，返本為真，與地球生態和諧共處，已成為當今全球議題與我們日後共同努力的方向。
