2022臺灣能實作競賽 高中職實作組 金牌

許庭睿、劉泰麟

高雄市立高雄高級工業職業學校 電腦機械製圖科

張詠俊

高雄市立高雄高級工業職業學校 電機科

傅貞雲

高雄市立高雄高級工業職業學校 圖文傳播科



指導老師

黃冠益 老師

高雄市立高雄高級工業職業學校 電腦機械製圖科

郭軒宏 老師

高雄市立高雄高級工業職業學校 電機科

■ 作品運作說明

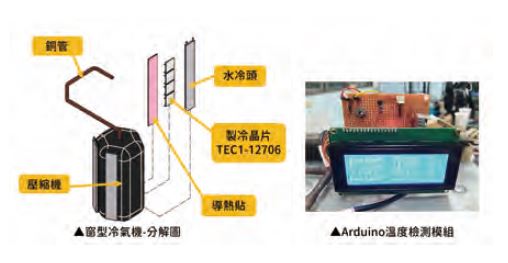

本組設計將致冷晶片貼附於壓縮機表面吸收熱能，並以水冷散熱降低晶片工作溫度。

■ 創意特色說明

本組設計將溫差發電系統增設於「室外機之壓縮機外環處」，因此處為整部冷氣機溫度最高處，在此做溫差發電可達到最高效率；但也因為冷氣機長時間運轉會導致晶片高溫積熱，晶片必須良好散熱，採可維持正常運作。

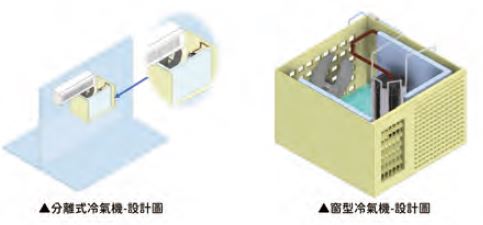

本組設計將透過冷凝水，為晶片做主動式水冷散熱，使得晶片維持最佳工作溫度，並且針對窗型、分離式等兩種常用冷氣機型，均做出相關研究，若採用此系統，窗型與分離式機型的相異之處，在於冷凝水的輸送方式，因窗型冷氣無法製造出機身高低差，讓冷凝水順利輸送，必須透過小型抽水馬達進行輸送。

本組最終晶片效能實驗中，得出 TEC1 - 12706 此型號發電功率最高，且此型號在成本上也最低廉，故溫差發電系統均採此型號製作而成，透過實驗結果得知，溫差只要達 40～50 度以上，即可達到功率約 0.5 瓦的發電量，如需增加發電量，只要在熱源上串聯晶片，即可增加整體發電量。
