黃啓芳 教授

大同大學通訊所

---

前言

自從手機來到我們的生活，讓我們脫離了室內電話的束縛，隨時可邊走邊談，無線上網讓我們隨手觸及到全世界。自由地被解放後，人類似乎是更盼望，一切都要「無」線。而在每人家中，看煩了處處都圍繞的電源線時，當然也恨不得，這些電源線最好都能消失，但「電」最好是有如空氣一樣，那邊須要，那邊有 。科技的發展，讓我們手握大權地擁有高性能的移動裝置，經過無線網路，人可以一手撐天，可以擷取任何資訊，可以遠端控制其它裝置。但也因為這樣，「高性能的移動裝置」卻常常一失去電能，就有如廢物。所以，這些裝置隨時都要充電。每個家庭，晚間家人一回到家中，為行動裝置充電，變成一固定行為了。也因如此，家中便到處都是充電線，非常煩人。「無線充電」的渴望，便油然而生。

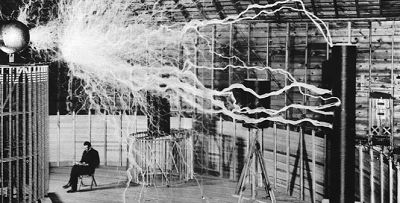

圖1 Nikola Tesla 「電磁能量無線傳輸」之實驗。

「無線充電」以技術來說，應是「電磁能量無線傳輸」，也就是電磁能量以「無連線」的方式傳達。其實在我們四周的無線通訊，例如您的手機與基地台之間，根據 Poynting Theorem [1]，本來兩者就一直在互相傳遞電磁能量，所以情況適當的話，該電磁能量是可以”抓下來”做使用的。讀者開車在高速公路上時，沿路在收費的ETC使用的RFID標籤(Tag)[2] ，即是用掛於上方的讀卡機所射過來的UHF電磁波，轉成電能做使用，再將數據傳回讀卡機(Reader)。這類RFID標籤我們稱之為「被動型」，本身是不具有電池能源的。所以「電磁能量無線傳輸」已是一成熟科技。只是我們一般的「電磁能量無線傳輸」想法是，要得更多、要得更大的能量。 大能量的大距離「電磁能量無線傳輸」之想法，起源于特斯拉(Nikola Tesla) 1899 的實驗(見圖1)[3][4]。

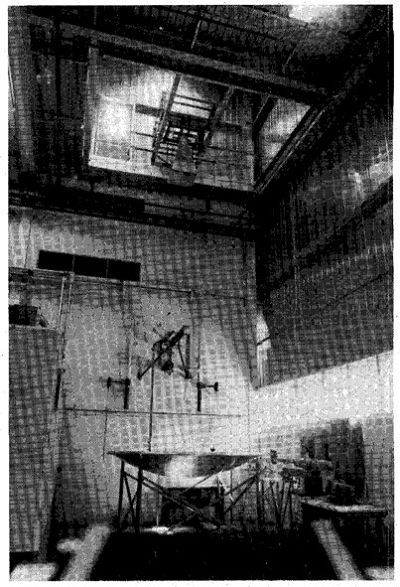

圖2 Raytheon’s Spencer Laboratory 1963 之微波傳電實驗。

不過比較實務的「電磁能量無線傳輸」之科技，則要到1958年與1977年分別開始的兩個時期在美國的研發工作 [4]。1963年五月，美國 Raytheon’s Spencer Laboratory 以100W 的微波做傳輸，見圖2，達到前後DC-DC 13% 的傳輸效率。這是科技史，第一個可用的「電磁能量無線傳輸」之系統。不過，這類以微波做傳輸的計畫，後來都叫停，主要是微波安全的考慮。另一類是以廣大面積(如整個山谷)做接收，不涉微波安全的傳輸，近年來倒又受到注意，考慮再發展[5]。

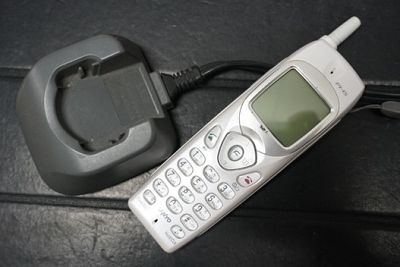

圖3 PHS 手機充電器。

由以上歷史回顧可知，大能量「電磁能量無線傳輸」以長距離的方式做設計，一直只是概念性的想法而已，目前工業上，我們要關心的是，如何去掉滿山滿谷的移動裝置之電源線？造成環保浩劫的近代消費性產品之充電線，起因於廠商產品的充電電壓與充電連接器互異，無法統一規格所致。也因此產業有了「無線充電」之想法，希望去掉利益既得者對電壓與連接器之堅持。但是從電源到需求端，到底是那一段會無線？一般人盼望的，大概是「什麼都看不到」的理想概念。但事實還是不是那麼讓人滿意。

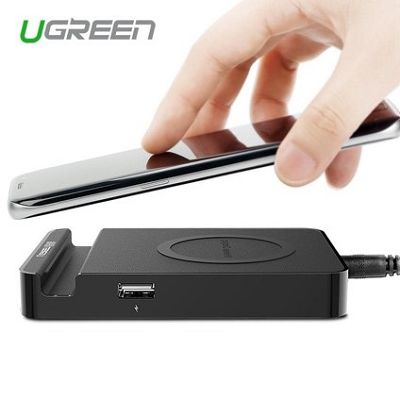

圖4 智慧型手機充電器。



「無線充電」絕非是新概念，關鍵是那一段「無線」！一般人都看過「電動牙刷」，牙刷本身與電源就是「無線」的，以方便刷牙時使用。1961 GE 就發明了無線(Cordless)牙刷[7]，當時是考慮到，在浴室刷牙時，要是口腔內牙刷直接連著牆壁交流電源，這太危險了。民國90年代風靡台灣的PHS行動通訊系統，其手機J88也是使用「無線」充電(見圖3)。基本上，這些設計應稱呼為「無金屬接觸(Contactless)」充電，電磁能源沒有經過金屬端子饋入裝置中，AC電源線還是存在的。圖4是近代智慧型手機的「無線充電」設計，使用者還是要隨身帶著那個附AC電源線的充電台(Charging Box)，不見得方便，這也是手機的「無線充電」概念不易推廣的原因。

手機的「無線充電」，由圖3與圖4可了解，充電台與待充電裝置是緊貼的，所以這不是前述那種靠輻射(Radiation)概念做「電磁能量無線傳輸」的，而是在電磁學上，稱之為磁場耦合(Magnetic Coupling)原理[1]。

無線充電之電磁原理

電磁感應無線充電所根基的原理是電磁學中的安培定律(Ampére’s Law)與法拉第原理(Faraday’s Law)[1]。安培定律

(1)



其中，是磁力線密度向量(磁場)，單位是高斯(Gauss 或 Tesla; 1 Tesla = 10,000 Gauss); 是電流密度向量，單位是;是空氣中的導磁係數(Permeability)。上式亦可解釋，電流與其在空間產生的磁力線 (Magnetic Flux, 單位: Weber)之關係。安培定律(1)式其最簡單的物理現象是圖5中所呈現的，即一條通有電流I之金屬線，在其週遭會產生迴旋狀之磁場。與之方向關係可由右手定則決定之，即是大拇指方向，其它捲曲的四指就是的方向。



圖5

圖6

另一方面，假如是將通有電流之金屬導線捲曲如圖6所示，所產生之磁場也可以右手定則成為如圖6所示。

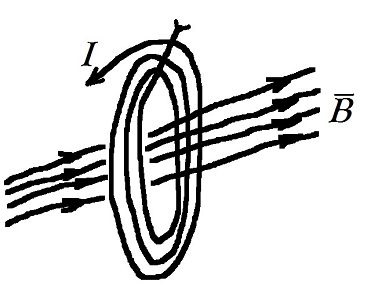

圖7



相反地，有一線圈C如圖7所示，假如有一時變(Time-varying)磁場穿過其中，則根據法拉第定律(Faraday’s Law)。

(2)

(2)式的物理意義即是，時變的磁力線，會在線圈C中，感應出一電動勢。的極性由的變化方向來決定，而假如是一交流磁場，所感應出的即是一交流電壓訊號。

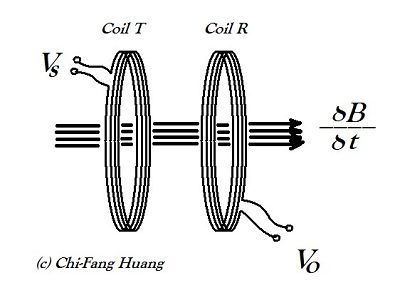

所以，假如將(1)是的安培定律與(2)式的法拉第的感應定律結合，就是一般的變壓器原理，概念可以以圖8來表示:

圖8

其中，Coil T 輸入一時變電流(電壓源)，產生磁場，該磁場在 Coil R 依法拉第定律產出一電壓。依照上述理論，電磁感應電能無線傳輸的系統可以以圖9來表示。在電能發送端，乃以交流訊號產生電路加上一功率放大電路來提供，以輸入一線圈式天線(Loop antenna)。而在電能接收端，線圈式天線(Loop antenna)以電磁感應收到電能之後，經一全波整流電路(Full-wave Rectifier)以DC 輸出給充電電路。圖10是工業界很普遍的平板線圈式天線之設計樣式。



圖9



標準問題

由以上論述可了解，不管是理論或應用，「無線充電」是一既基本又老式的觀念，基本上它就是使用傳統變壓器的原理，亦可以看成一無鐵心(Coreless)的變壓器。那為什麼它那麼不容易推廣呢？關鍵是「標準」問題(又回到工業利益之問題)。參考圖8、圖9，發射與接收兩端的中間，乃是一耦合交流磁場，該交流磁場之頻率須要統一，才可同時讓發射端(充電台)與接收端(如手機)一起工作。那頻率的訂定就要全世界的電子大廠來同意。目前世界上關於「無線充電」之磁場頻率主要計有兩派標準：

a. 6.78MHz by A4WP [8]

b. 80-300kHz「Qi Standard」by Wireless Power Consortium (WPC) [9]

由於使用頻率仍然有差異，發送與接收端的電路設計也有不同，例如，Qi (就是中文「氣」之意，隱含「氣功」之意)之磁場感應線圈天線，偶而須要用到導磁材料(Ferrite)，雖然可增加耦合效率，卻會增加產品的重量。基本上，這類標準問題如無法整合，「無線充電」之技術要推廣，就有所阻礙。

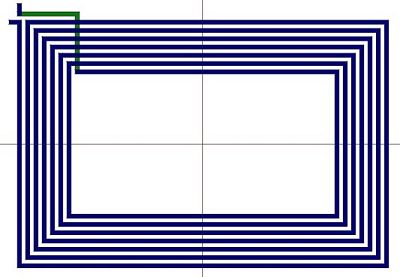

圖10 Loop Antenna。



結語

「無線充電」之技術在學理上，是一電磁學非常基本的概念，所以要了解其細節，並不難。這項技術的推廣，主要是要排解兩項困難，一是標準的統一問題，上述已有解說，其二是，要如何找到與產品需求之妥善性。假如還要使用者隨身攜帶著笨重的充電台，未來這就無法與「有線」但輕便且具高充電電流(可快速充電)之USB Type-C 連接電纜線[10]做競爭。

可能方便的應用是，設計一如圖11所示的充電盤，或充電桌，在內部配置有多個線圈式天線的 Loop Array[11]。這樣的產品可放於會議桌下、咖啡桌下或家中，讓使用者在長時的逗留情況下，待充電之產品可隨意置放在其上，以得取電能。這種Loop Array須要設計成在其上的磁場具有均勻的特性，以確保隨意置放之產品，在數十分鐘或數小時後，都可得到充份的電能。

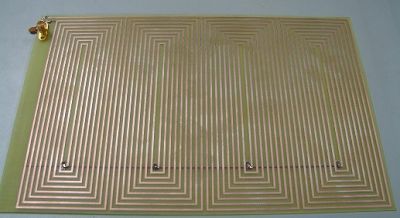

圖11 Loop Array。

讀者如欲對「無線充電」之技術做更深入的了解，可參考文獻[11][12]。



參考文獻

[1] David K. Cheng, Field and Wave Electromagnetics, Addison-Wesley, Inc., 1989

[2] Chi-Fang Huang, Low-Cost Solution for RFID Tags in Terms of Design and Manufacture, a Chapter in Current Trends and Challenges in RFID, ISBN 978-953-307-356-9, Edited by Cristina Turcu, InTech, July 2011

[3] http://powerbyproxi.com/wireless-power/ accessed Nov. 27, 2016

[4] William C. Brown, “The History of Power Transmission by Radio Waves,” IEEE Trans. Microwave Theory and Techniques, pp. 1230-1242, Vol. MTT-32, No. 9, Sept. 1984

[5] http://spectrum.ieee.org/energywise/green-tech/solar/japan-demoes-wireless-power-transmission-for-spacebased-solar-farms

[6] https://getwirelesschargers.com/products/ugreen-original-qi-wireless-charger-charging-pad-with-dual-usb-charging-adapter-for-samsung-galaxy-s6-s6-edge-nokia-lumia-htc

[7] http://www.electricteeth.co.uk/the-history-of-the-electric-toothbrush/

[8] http://www.radio-electronics.com/info/power-management/wireless-inductive-battery-charging/a4wp-wireless-charging.php

[9] http://www.radio-electronics.com/info/power-management/wireless-inductive-battery-charging/qi-wireless-charging-standard.php

[10] https://zh.wikipedia.org/wiki/USB_Type-C

[11] 翁漁渭，HF頻段之無線充電系統的天線與電路之設計，碩士論文，大同大學，通訊工程研究所，2012

[12] 林群倫，整合RFID與無線充電功能之天線與電路之設計，碩士論文，大同大學，通訊工程研究所，2012
